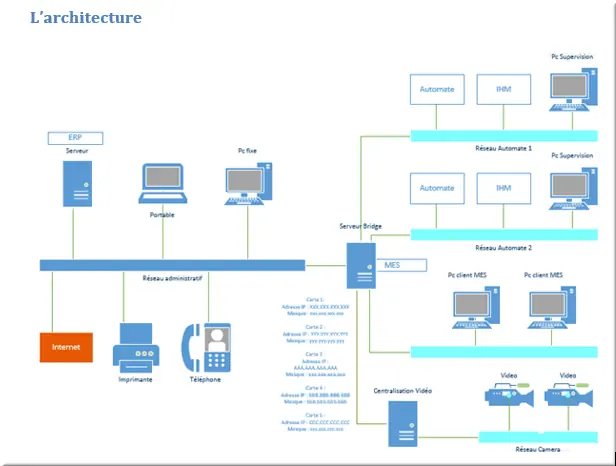

Cette architecture est composée d’un réseau administratif, de plusieurs réseaux automate et un MES avec plusieurs serveurs.
Figure 7 : multiserveurs
Le descriptif :
Un serveur SQL qui gère la BDD et le service stat du MES.
Un serveur TSE + MES pour les postes clients légers.
X Postes d’acquisition pour la remontée des informations depuis les automates.
Les machines peuvent être des machines virtuelles si besoin.
Sur le réseau administration, on retrouve :
- Les serveurs + ERP
- Les PC fixes
- Les PC portables
- Les téléphones
- Les imprimantes
- Internet
Sur les réseaux automate 1 et 2, on retrouve :
- Les automates
- Les IHM
- Les PC supervision
Sur le réseau MES, on retrouve : Les PC client MES LINA.
Sur le réseau caméra, on retrouve : Les caméras de surveillance.
Chaque réseau possède ses propres adresses IP et son masque réseau spécifique.
Le bridge lui fait le lien entre tous les réseaux grâce à ces X cartes réseaux qui possède chacune leur adresse IP.
Impératif MES :
- Il faut séparer les API dans la communication MES afin d’optimiser le temps d’acquisition.
- Il est possible d’échanger des mots automates entre BDD par le biais d’un mnémonique SQL (Attention, le nombre de mnémoniques est limité).
